智能雷達物位計ERUN-RNI306

智能雷達物位計

產品描述

贏潤環保研發、生產的智能雷達物位計ERUN-RNI306是一款適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量的新型智能雷達物位計，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

在線咨詢馬上詢價

ERUN-RNI306智能雷達物位計產品介紹：

贏潤環保研發、生產的智能雷達物位計ERUN-RNI306是一款適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量的新型智能雷達物位計，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

ERUN-RNI306智能雷達物位計測量原理：

通過天線系統發射并接收能量很低的極短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

ERUN-RNI306智能雷達物位計功能特性：

參數詳情
適用介質：固體，特別是高溫環境下的介質測量
應用：高爐料位測量
防爆認證：Exia IIC T6 Ga/Exd ia IIC T6 Gb
測量范圍：15m
天線：喇叭天線
頻率：6 GHz
過程溫度：（-40～400）℃
測量精度：±20mm
過程壓力：（-0.1～0.1）MPa
信號輸出：（4～20）mA/HART
現場顯示：四位LCD 可編程
電源：兩線制（DC24V）
四線制（DC24V/AC220V）
重復性：± 1mm
外殼：鋁/ 塑料
過程連接：法蘭(選配)

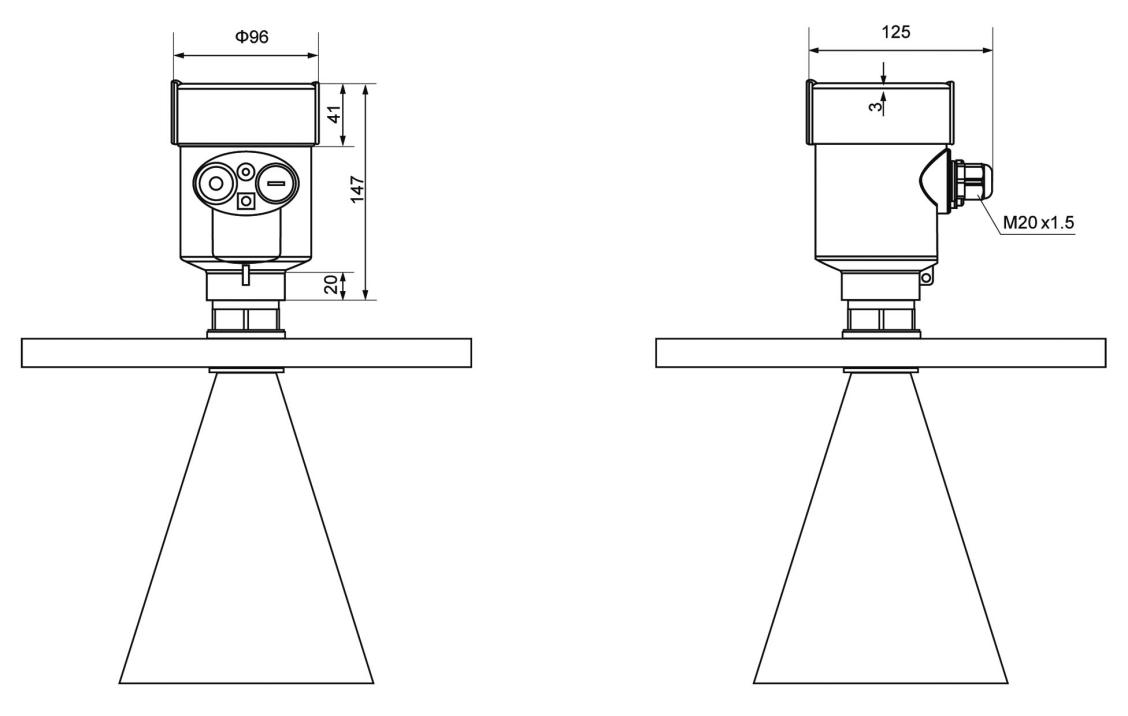

結構尺寸（單位：mm）

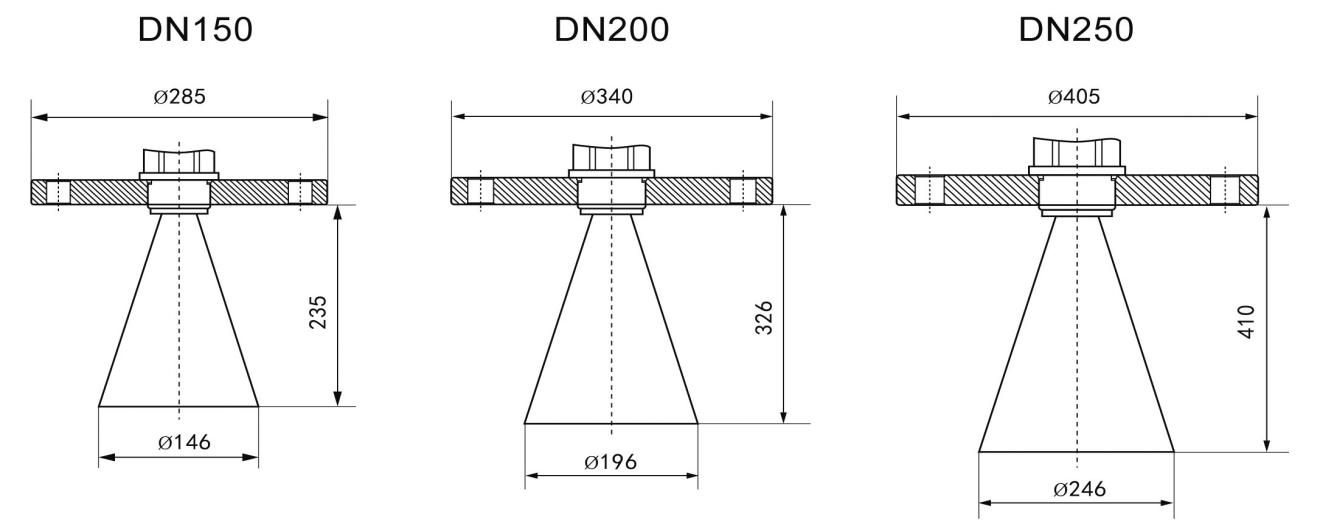

喇叭口尺寸

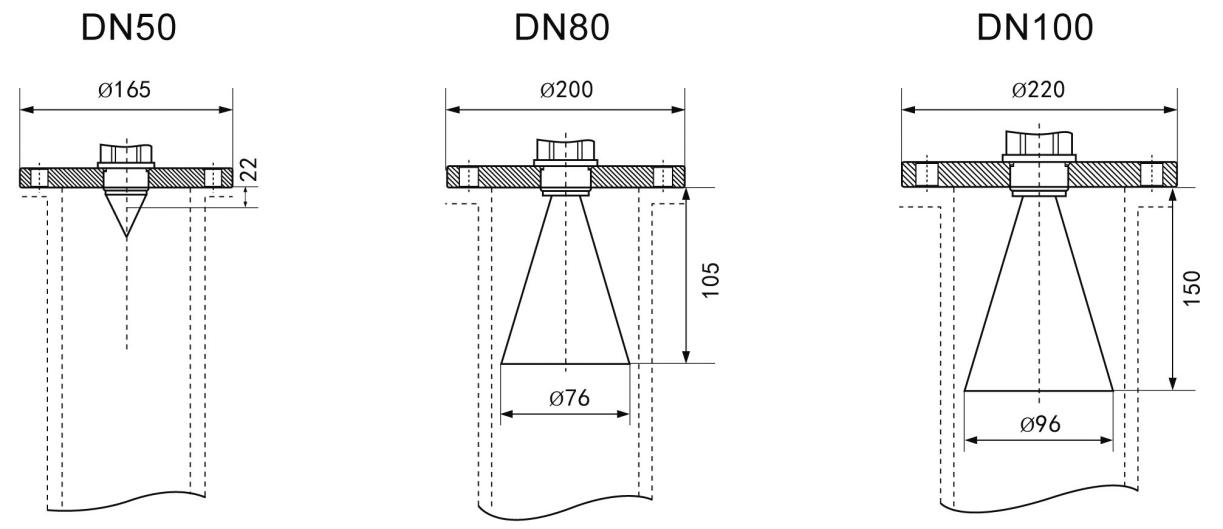

法蘭選型

精度

ERUN-RNI306智能雷達物位計技術參數：

材料	天線		PTFE、PP
	外殼		鋁、塑料、防靜電PP、不銹鋼316
	外殼和外殼之間的密封		硅橡膠
	外殼視窗		聚碳酸脂
	接地端子		不銹鋼
過程連接	不銹鋼法蘭
供電電壓	兩線制	標準型	(16～26)V DC
		本安型	(21.6～26.4)V DC
		功耗	max.22.5mA
		允許波紋
		- <100Hz	Uss < lV
		-(100～100K)Hz	Uss < l0mV
	四線制	本安+隔爆	(22.8～26.4)V DC，(198～242)V AC
		功耗	max. 1VA，1W
電纜參數	電纜入口／插頭		1個 M20xl.5電纜入口（電纜直徑5～9mm）
			1個盲堵 M20xl.5
	彈簧接線端子		用于導線橫截面2.5mm²
輸出參數	輸出信號		(4～20)mA/HART
	分辨率		1.6μA
	故障信號		電流輸出不變；20.5mA；22mA；3.9mA
	四線制負載電阻		最大500Ω
	積分時間		(0～50)s，可調
測量參數	盲區		天線末端
	測量間隔		約1s（取決于參數設置）
	調整時間		約1s（取決于參數設置）
	分辨率		1mm
	精度		10mm 或＜0.1%（見下面精度示意圖）
其他參數	工作存儲及運輸溫度		(-40～80) ℃
	相對濕度		＜95%
	罐內壓力		Max. 4MPa
	耐震		機械震動l0m/s² , (10～150)Hz
