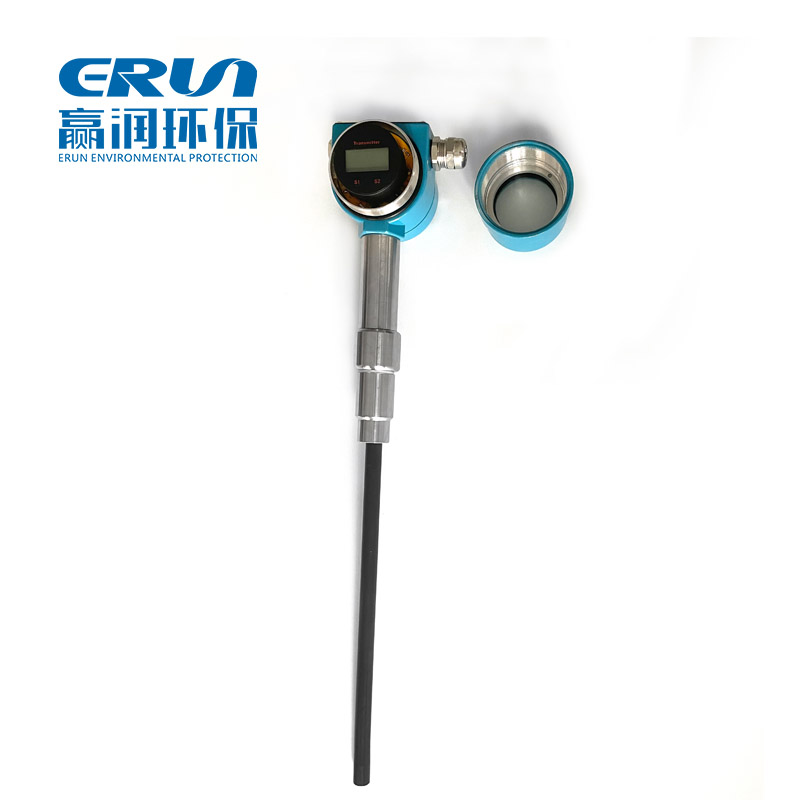

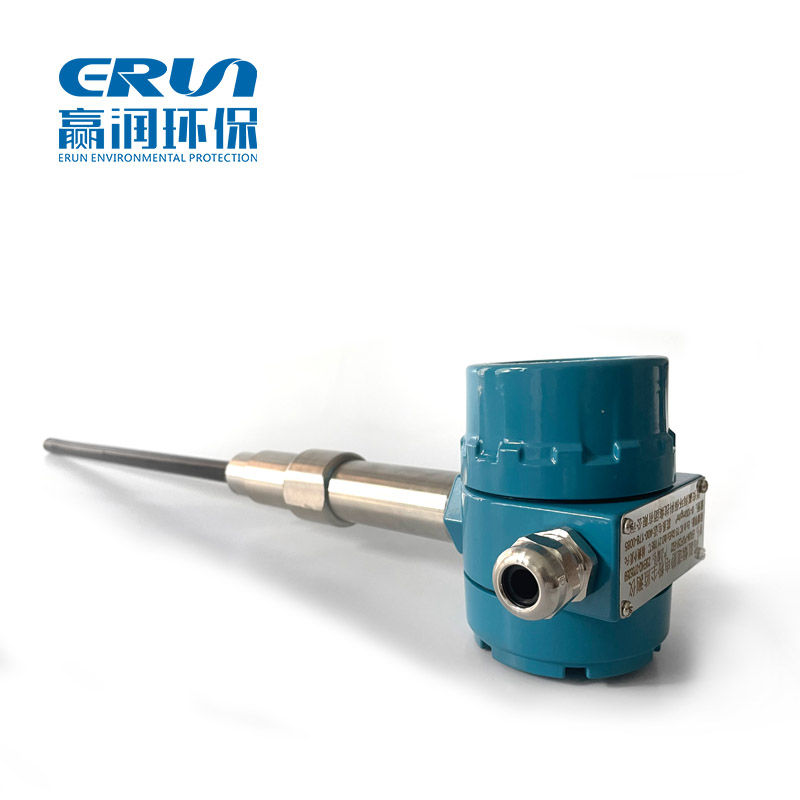

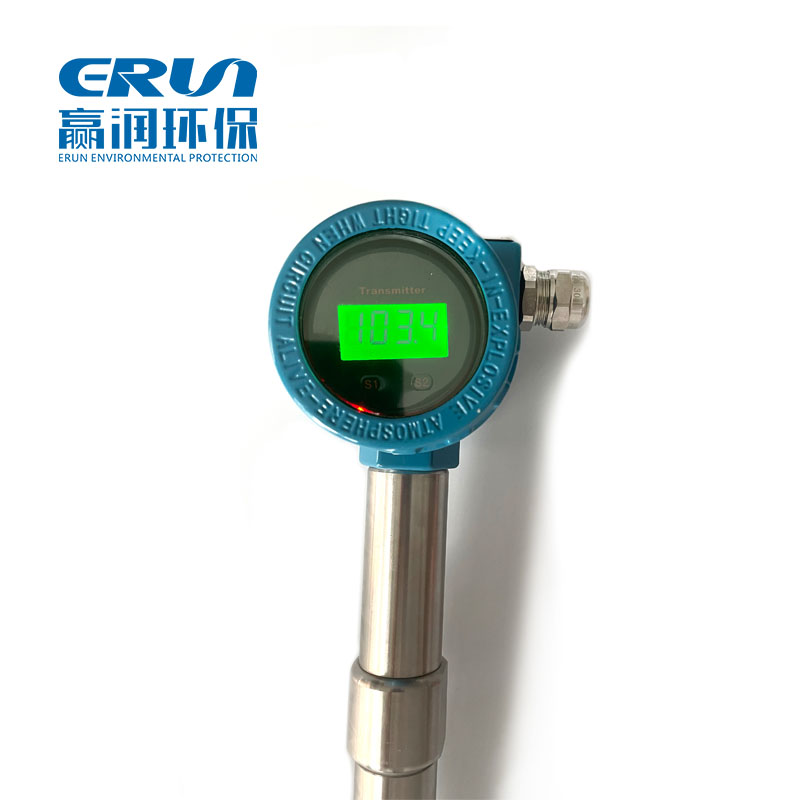

ERUN-PGFC51-E02高溫煙道粉塵監測儀產品概述
在現代工業的生產過程中，由于工藝需要，粉塵濃度檢測儀的應用越來越廣泛，對其性能要求也越來越高。ERUN-PGFC51-E02高溫煙道粉塵監測儀采用耐高溫、耐高壓設計，適用于各種工業生產環境。一體化，二線制結構，使得安裝使用變得極為簡單，可輕松接入用戶的自動化管理系統。實時對其上游設備的工況進行監測，實現早期報警， 方便對上游設備的檢修維護，以免造成浪費，以及對下游設備產生不必要的損傷。粉塵濃度檢測儀的應用，可在企業實施的節能增效過程中可起到輔助作用。
ERUN-PGFC51-E02高溫煙道粉塵監測儀部件安裝
傳感器單元：
變送器單元：
1、標準二線制變送器，24V 回路供電，4-20mA 電流信號輸出，鋁合金殼體為防水式。
2、打開密封蓋，可見接線端子，信號線纜通過變送器外殼上的穿線孔，固定在接線柱上（接線不分正負），將穿線孔的鎖緊螺絲旋至合適位置，防止進水，最后蓋上密封蓋。
3、電氣接線圖
安裝：
1、傳感器最好裝在距閥門、彎頭 5 倍以上管徑處，在水平管道安裝時，不得裝在底部。對多個箱體并聯運行的煤氣除塵系統，應在被測除塵箱體的出口處進入凈煤氣總管前的管道上開孔（開孔尺寸為φ28mm）,將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。
2、底座應是傳感器探棒的絕緣套底端與管道內壁持平或突出管道內壁。底座由儀表廠家配套供應。
3、傳感器與插座之間加紫銅墊，以絲扣連接并擰緊，防止管內有毒氣體泄漏。
4、傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的接線端子，然后壓緊密封膠圈，外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。

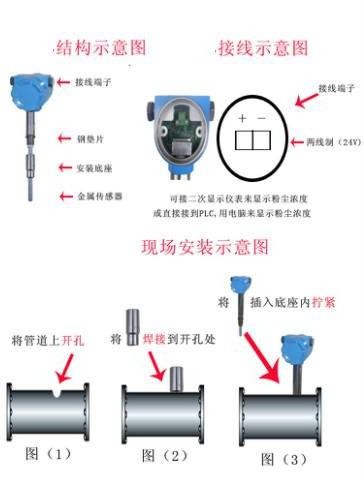

5、安裝示意圖
| 過程氣體溫度 | -50 ℃– 260℃ | 極限值 300℃ |
| 過程氣體壓力 | -0.1Mpa – 2Mpa | |
| 過程氣體流速 | 3m/s – 30m/s | |
| 過程氣體濕度 | 不結露、無冷凝 90℅ | |
變送器單元：
1、標準二線制變送器，24V 回路供電，4-20mA 電流信號輸出，鋁合金殼體為防水式。
2、打開密封蓋，可見接線端子，信號線纜通過變送器外殼上的穿線孔，固定在接線柱上（接線不分正負），將穿線孔的鎖緊螺絲旋至合適位置，防止進水，最后蓋上密封蓋。
3、電氣接線圖
安裝：
1、傳感器最好裝在距閥門、彎頭 5 倍以上管徑處，在水平管道安裝時，不得裝在底部。對多個箱體并聯運行的煤氣除塵系統，應在被測除塵箱體的出口處進入凈煤氣總管前的管道上開孔（開孔尺寸為φ28mm）,將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。
2、底座應是傳感器探棒的絕緣套底端與管道內壁持平或突出管道內壁。底座由儀表廠家配套供應。
3、傳感器與插座之間加紫銅墊，以絲扣連接并擰緊，防止管內有毒氣體泄漏。
4、傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的接線端子，然后壓緊密封膠圈，外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。
5、安裝示意圖
